Назначение и описание

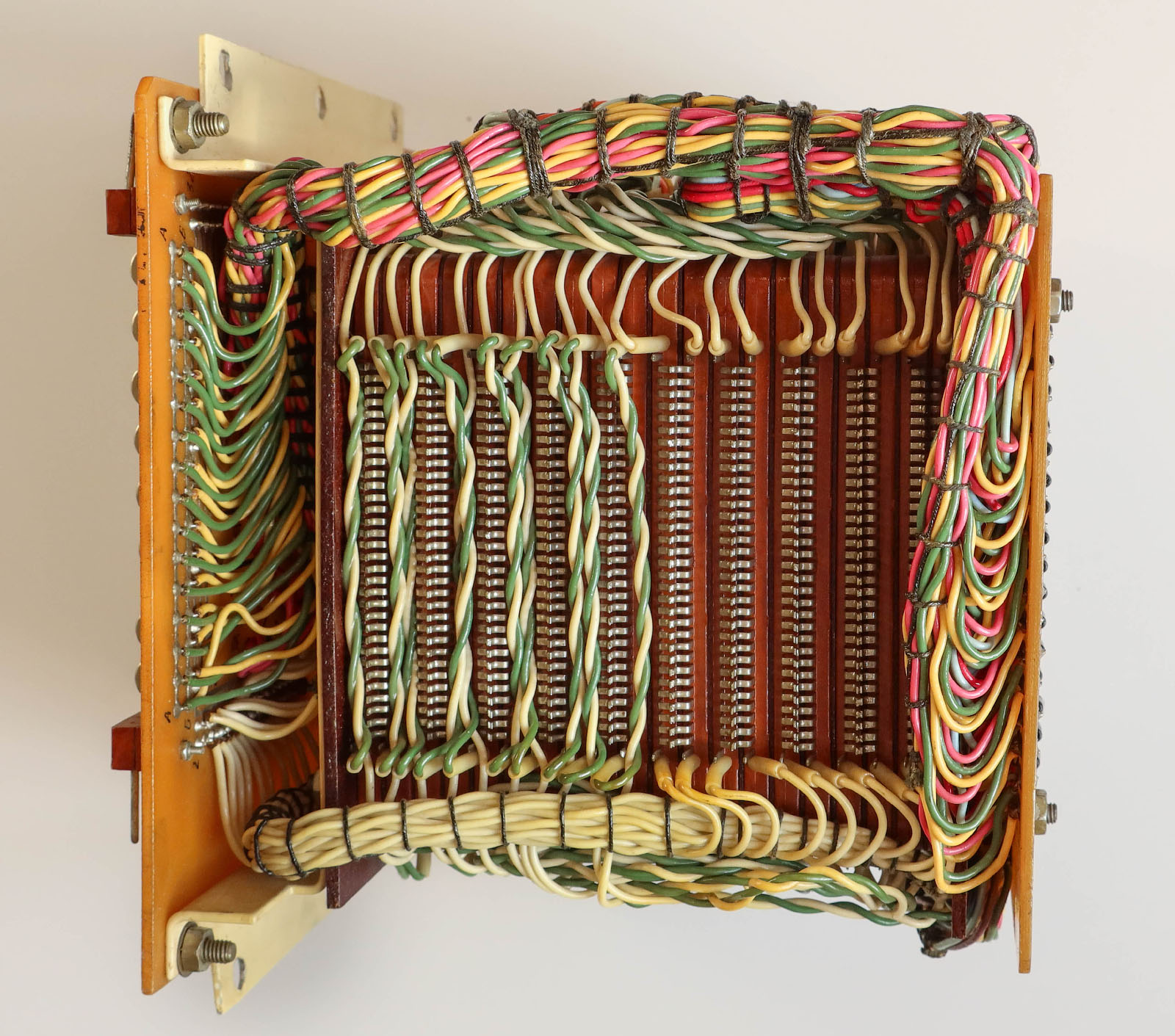

Куб оперативной памяти на ферритовых сердечниках, возможно, от периферии ЭВМ Урал или какой-то измерительной аппаратуры. Куб по торцам закрыт защитными текстолитовыми крышками, на которых подписаны номера выводов. С внешней стороны одной из крышек расположена печатная плата с 64-ми диодами, от которой к пластинам отходит множество разноцветных проводов, собранных в несколько перевязанных жгутов. На противоположной стороне куба находится небольшая металлическая рама с отверстиями под болты, для монтажа куба в стойку. К раме привинчена печатная плата с четырьмя разъёмами подключения. Кроме этого, на плате размещено 64-ти резистора. На плате краской нанесены надпись "Счётмаш" и номер изделия "№ 076".

Внутреннее устройство и характеристики

Состоит из 20 ферритовых пластин типа МЭ-5, каждая из которых содержит 128 сердечников. Ферритовое поле 16x8 (2 группы, каждая 8 на 8 сердечников). Полный объем памяти куба 320 байт. Пластины в кубе разделены текстолитовыми прокладками с дополнительным поролоновым покрытием непосредственно под центральной зоной с колечками.

Дополнительные сведения

Произведён на заводе "Счётмаш" в 1972 году. Пластины в конце 1971 года.
