Блок Постоянной Памяти УВМ Электроника К-200

Блок Постоянной Памяти УВМ Электроника К-200

Назначение и описание

Блок Постоянной Памяти от управляющей вычислительной машины универсального назначения Электроника К-200. Блок представляет собой металлическую раму, к которой на шарнирах прикреплено пять рамок, внутри которых смонтированы печатные платы. В основной раме находятся межплатные соединения и разъёмы для подключения блока к УВМ. Две рамки занимают пластины ферритовой памяти, остальные рамки несут различные радиодетали, в том числе гибридные интегральные схемы, специально разработанные для этой УВМ.

Внутреннее устройство и характеристики

Блок постоянной памяти содержит пластины двух видов. Оба вида представляют собой небольшую текстолитовую пластину со множеством отверстий. В некоторых из отверстий вмонтировано ферритовое кольцо, между которыми и соседними пустыми отверстиями намотаны адресные провода. Два вида пластин различаются количеством и расположением отверстий с кольцами и представляют собой запоминающие элементы и дешифраторы адреса. Запоминающих пластин в блоке 16, а дешифрационных четыре. Запоминающие элементы содержат 17-18 колец, дешифраторы 24. В одной УВМ находилось два подобных блока памяти - для чисел и команд. Точный объём памяти блока не известен, но одна пластина, согласно информационному буклету, хранит 128 24-х битных слов или 3072 бита.

Дополнительные сведения

Разработан в Ленинградском ЛКБ, произведён на Псковском Заводе Радиодеталей в 1977 году.

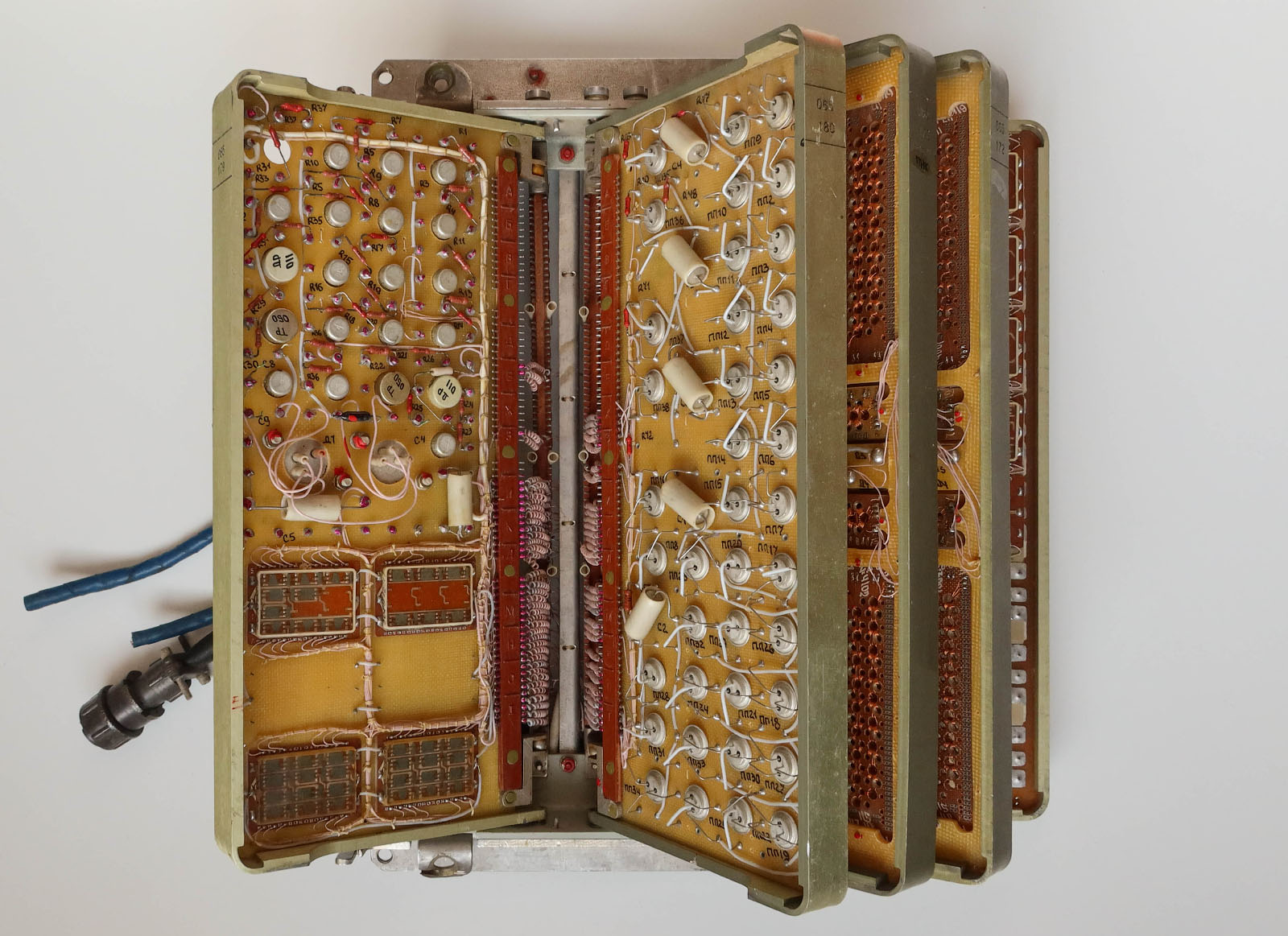

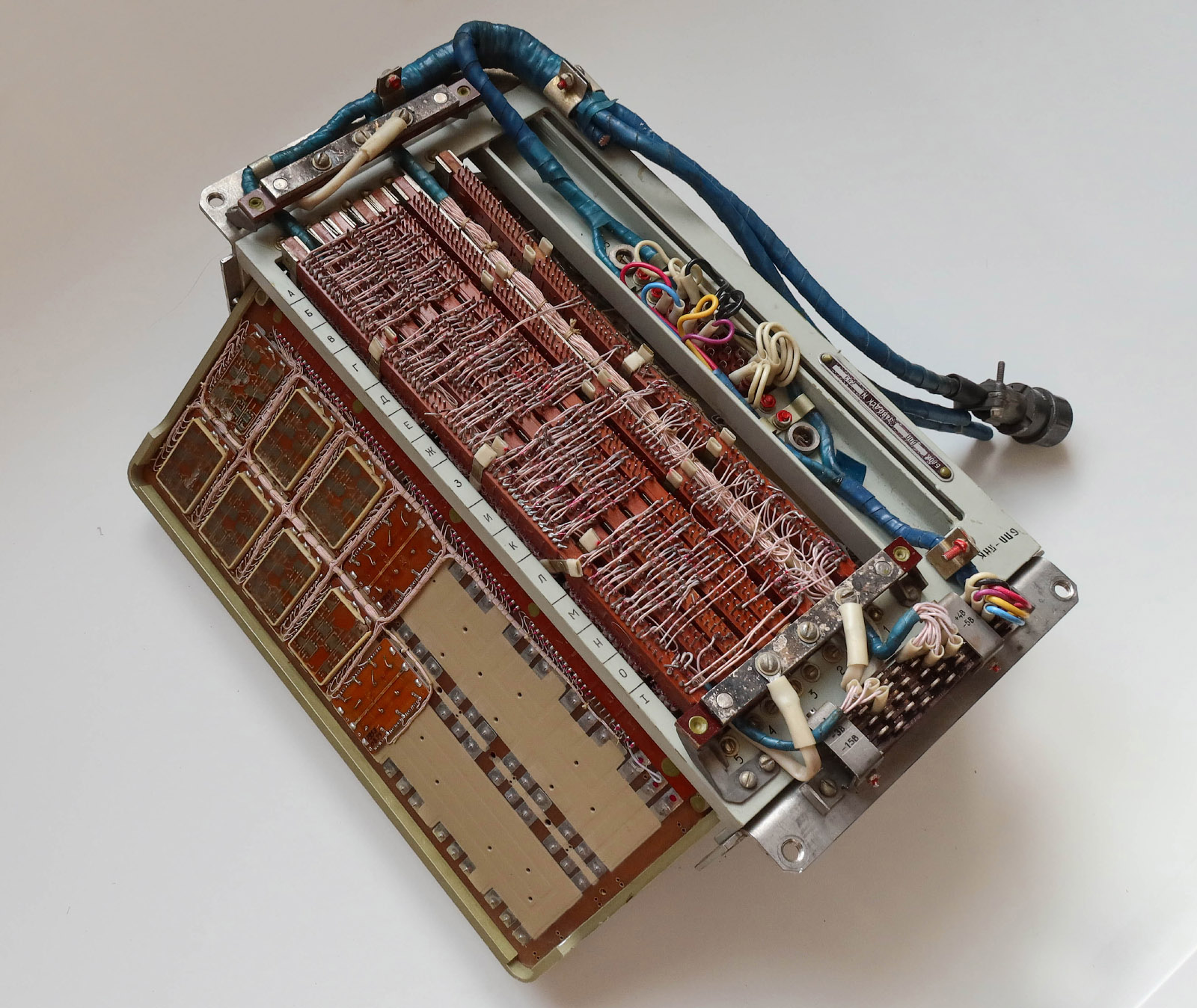

Фотографии (по клику увеличение)
