Блок ТСВ 51.53.000.1 на четыре куба ТФП62

Блок ТСВ 51.53.000.1 на четыре куба ТФП62

Назначение и описание

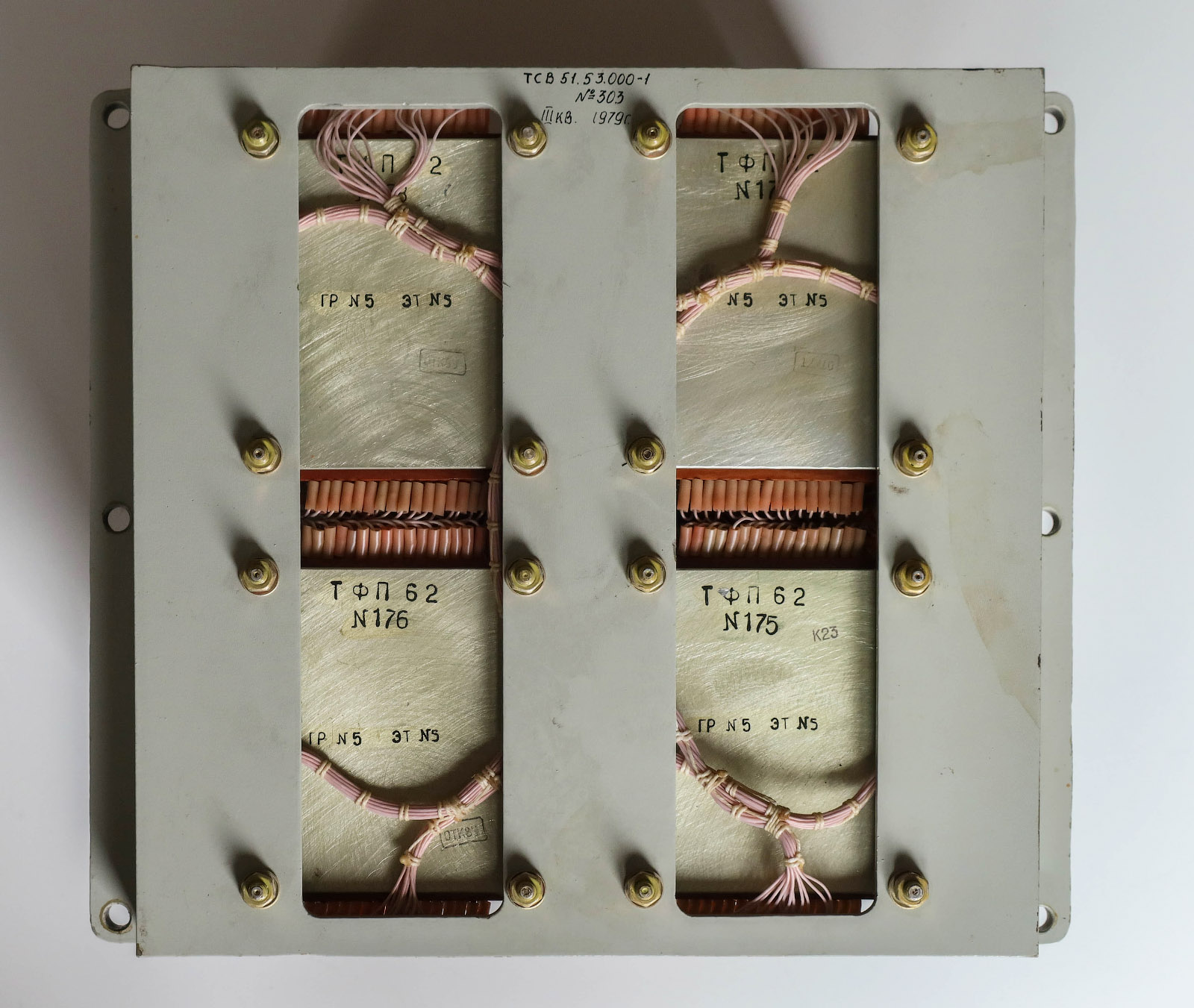

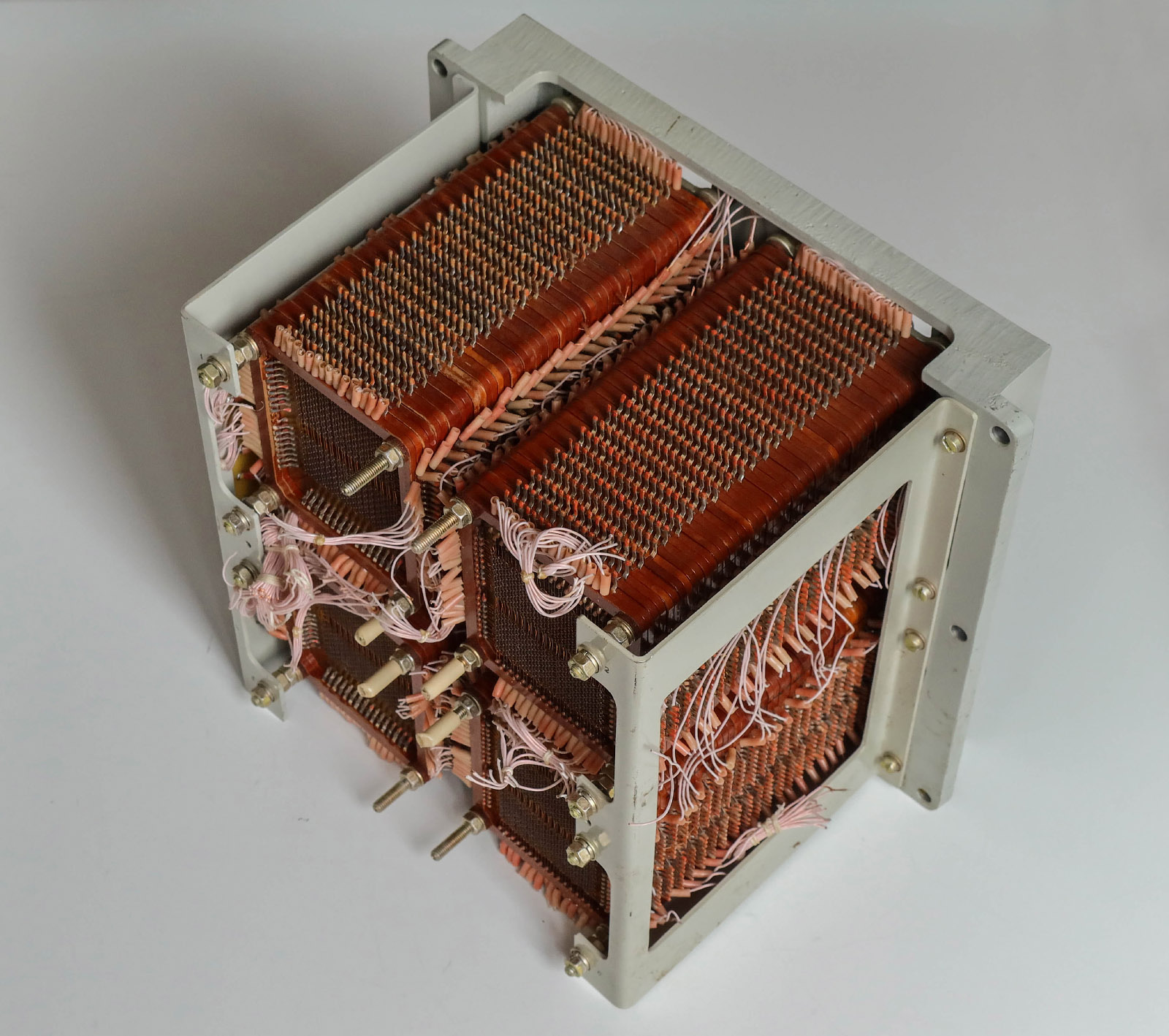

Аллюминевая рама, внутри которой смонтированы четыре куба типа ТФП62. Кубы различаются лишь номерами на торцевых защитных крышек. На раме нанесена надпись ТСВ 51.53.000.1, а ниже № 303 и ещё ниже дата III кв. 1979 года. На правой стороне рамы установлена печатная плата с 50-ю крупными резисторами типа С2-10-1 и 50-ю маленькими, соединенными последовательно и паралельно в __ групп.

Внутреннее устройство и характеристики

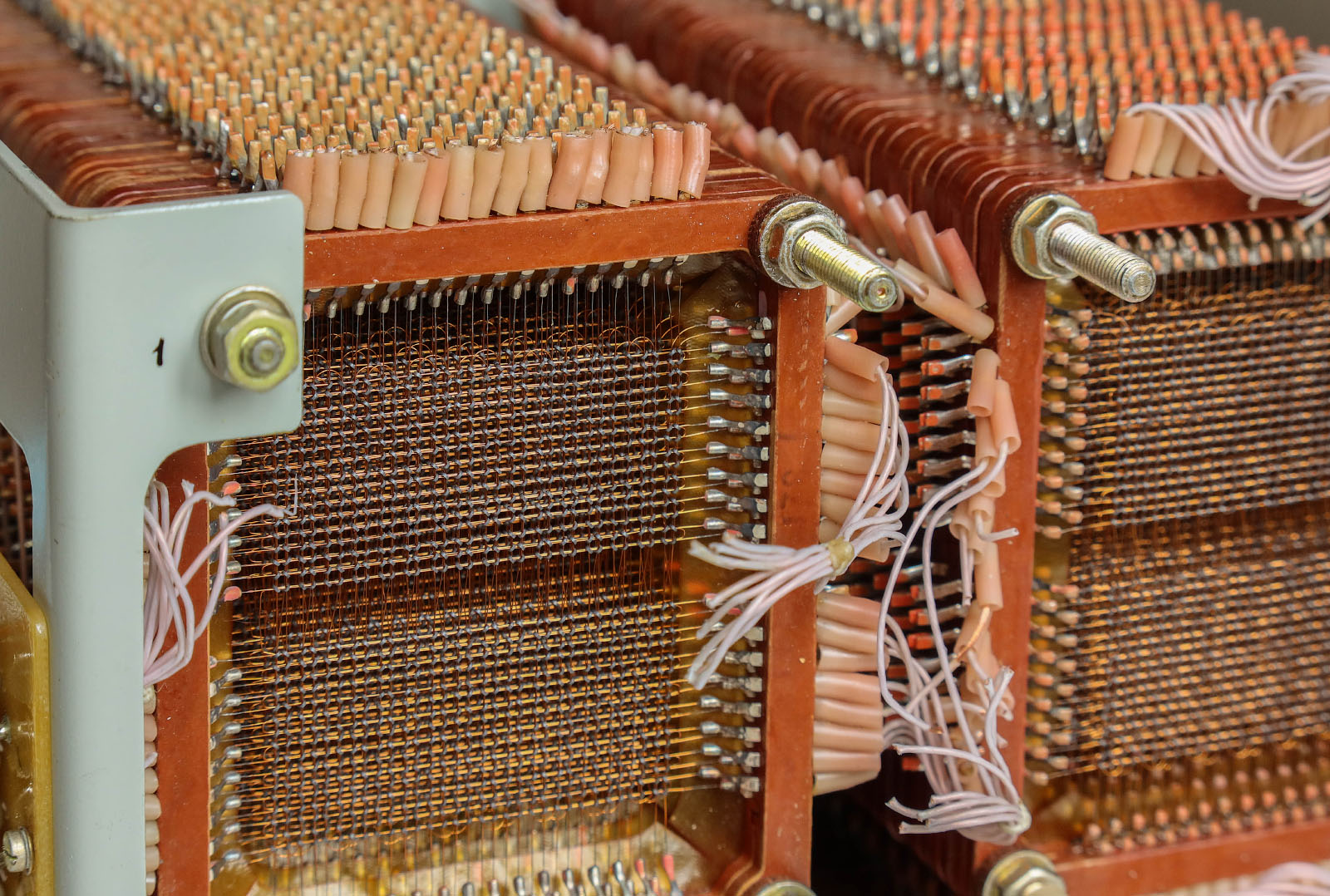

Кубы состоят из 25-ти ферритовых пластин (двуслойных), каждая из которых содержит 1024 колечка. Ферритовое поле две группы, каждая 16 на 32. Полный объем такого куба 3200 байт, а всего блока 12,5 килобайт. Торцы кубов закрываются алюминевыми крышками, на которых нанесены серийные номера, обозначения ТФП62 и номера групп сердечников.

Дополнительные сведения

Судя по надписи на раме, она выпущена в третьем квартале 1979 года, а экземпляр № 303.

Фотографии (по клику увеличение)
