Назначение и описание

БЦВМ (Бортовая Центральная Вычислительная Машина) А-40 используется для работы в составе автоматизированных систем управления оборонными объектами. Данный экземпляр БЭВМ работал (вероятно) в составе оборудования автоматизированной системы управления боевыми действиями зенитной ракетной бригады Поляна-Д4.

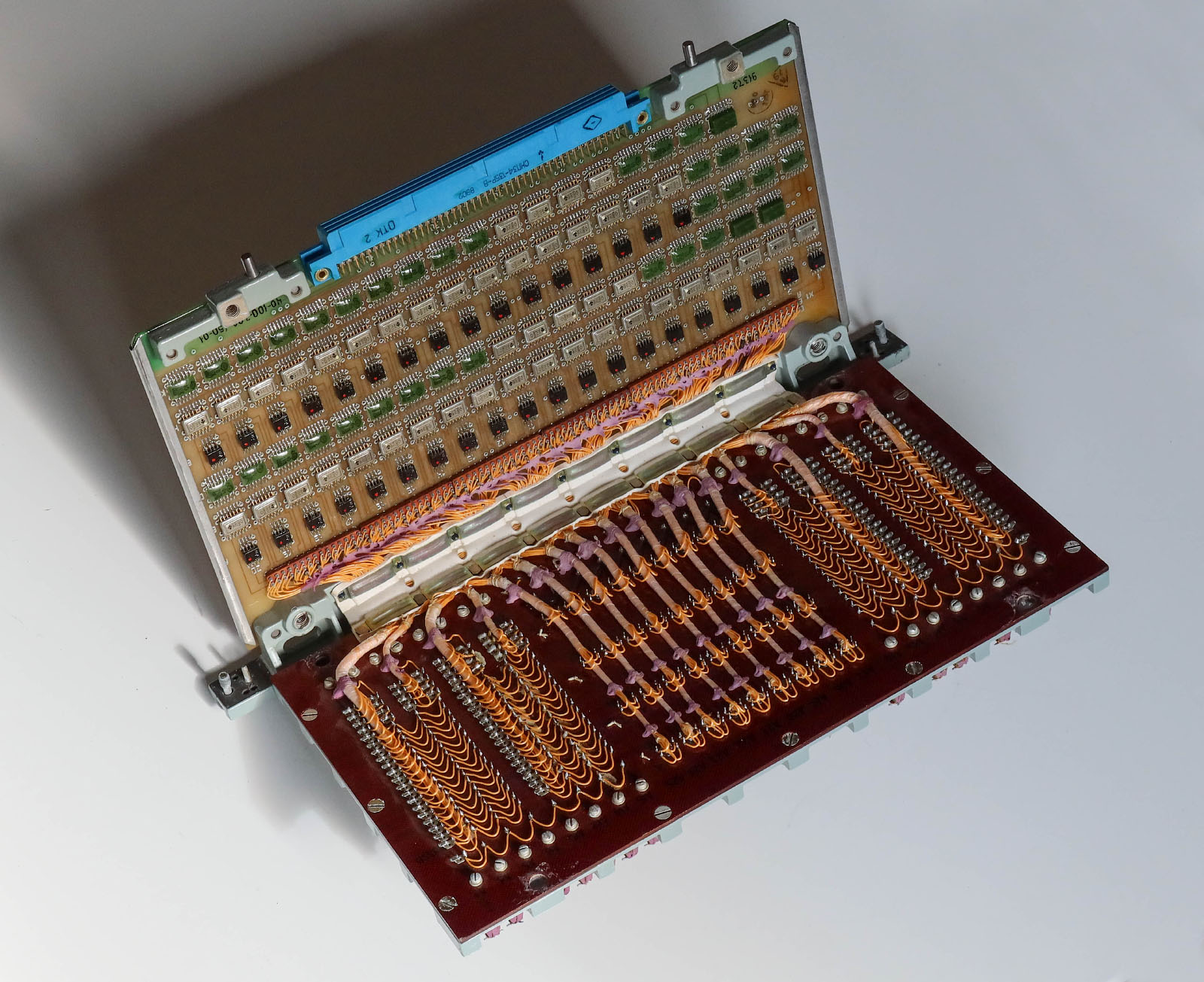

ПЗУ выполнено в виде "книжки" из двух печатных плат. На верхней из них смонтирована запоминающая часть, а на нижней электронные компоненты и разъём подключения. Плата с запоминающей частью установлена в металлическую раму, на лицевой части которой расположены два болта для монтажа ПЗУ в корпус БЦВМ. Сверху устанавливается легкая защитная металлическая крышка с небольшой "дверцей" на петле. Сразу за дверцей расположен резистор.

Внутреннее устройство и характеристики

Запоминающая часть состоит из 36 элементов, каждый из которых содержит четыре П-образных ферритовых сердечника, подпружиненных сверху специальным регулируемым зажимом. По бокам от этих элементов, расположены две группы диодных сборок, по 128 сборки в каждой. Объём памяти ПЗУ составляет 4096 72-х разрядных слов или 36 килобайт.

Дополнительные сведения

На лицевой части рамы нанесены серицный и децимальный номера, клейма ОТК и, возможно, код 101-03. Децимал начанается на ОЯ, что обозначает НИИ Аргон, как разработчика. ПЗУ произведено на Астразанском заводе Прогресс в 1989 году.

Фотографии (по клику увеличение)
