ОМП-256-56

ОМП-256-56

Назначение и описание

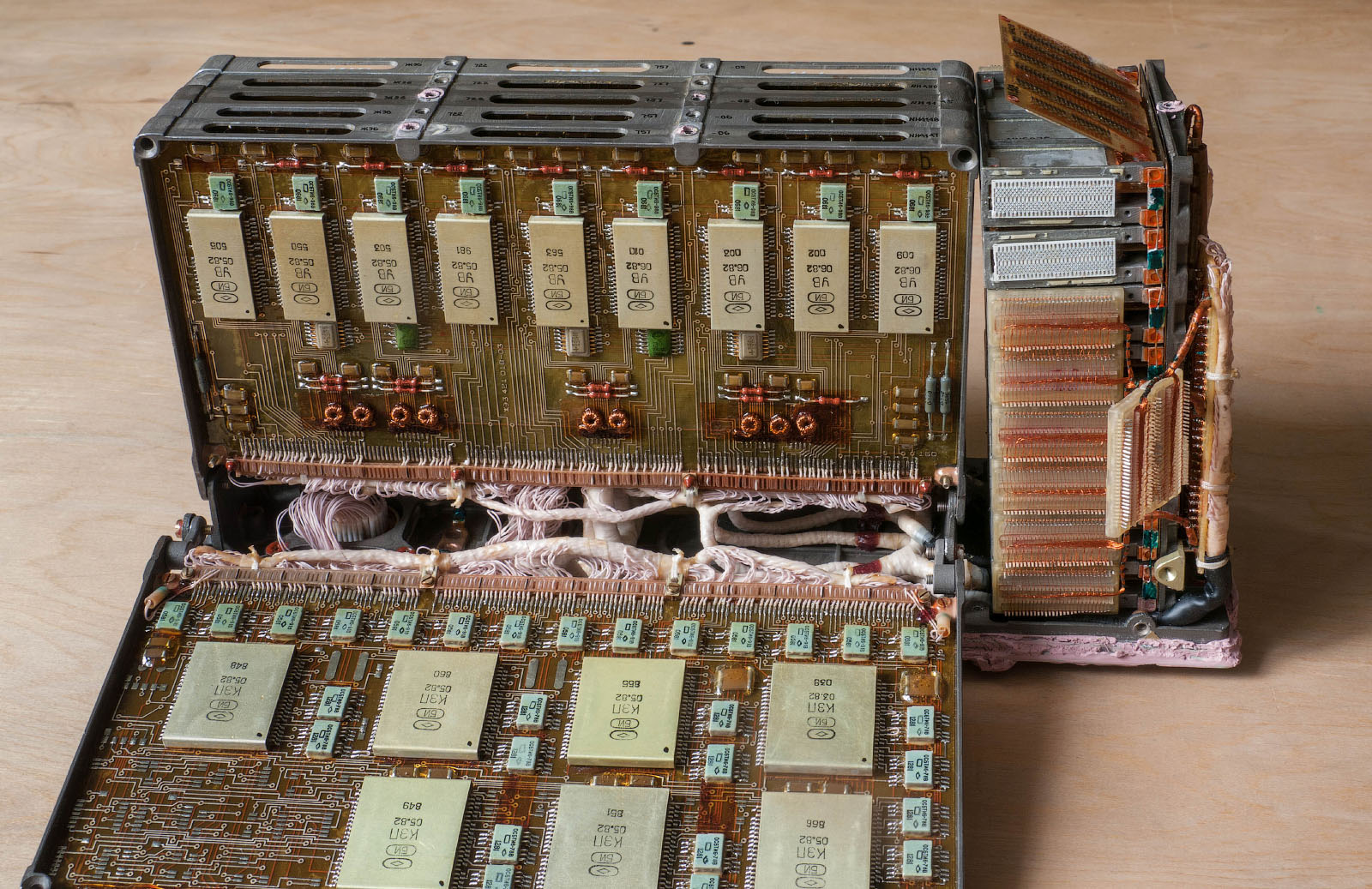

Блок управления морским ракетным вооружением в состав которого входит восемь кассет ферритовой памяти ОМП-256-56 и книжка из шести двухсторонних электронных плат. Вся электронная начинка смонтирована на основании и закрыта съёмной дюралюминевой крышкой. Шов соединения крышки с основанием загреметизирован. В основании находятся два внешних электрических разъёма типа ШР. Запоминающая часть отделена от электронной части и соединяется с ней жгутами проводов. Печатные платы с многочисленными микросборками и микросхемами установлены в металлические рамки с петлями, оформлены в виде книжной конструкции.

Внутреннее устройство и характеристики

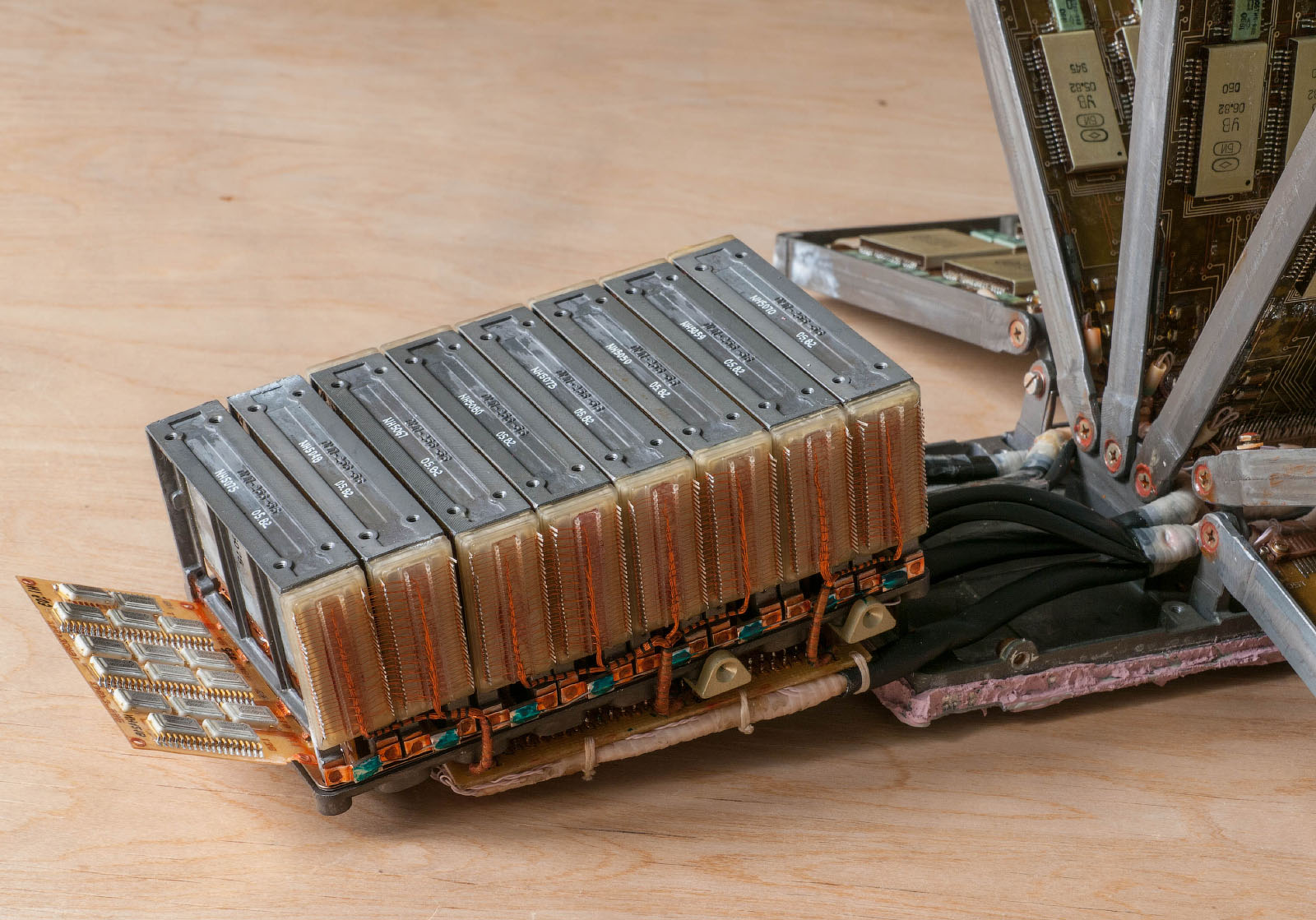

Восемь кассет ОМП-256-56 соединены в единую конструкцию. Внутри каждой кассеты находится девять слоёв, из которых один центральный выступает снизу, как печатная плата с контаками. На её контакы сводятся проводки от слоёв и уходят жгутом к электронной части, собираясь со всех кассет. Слои полупрозначные, видимо основа там силиконовый компаунд, заливающий ферритовые сердечники. Однако, без разбора модуля увидеть вид этих сердечников не представляется возможным. Широкие боковые стороны корпуса кассет представляют собой печатные платы с 16-ю диодными сборками - дешифраторами на внутренней стороне каждой. От них внутрь заходит 136 проводков из которых 128 являются входами от запоминающей части. Поскольку, такие платы находятся с каждой стороны кассеты, из неё выходит 256 проводков.

На торцевых сторонах корпуса модуля расположены пластины изготовленные из керамико-подобного материала белого цвета, сквозь который от плат проведены электрические выводы, заканчивающиеся контактными площадками. Снаружи пластины прикрываются пластиковыми крышками, к которым подведены тонкие электрические проводки в количестве 56 штук (по 28 на каждую сторону). Если принять к кассете обычную методику расчёта объёма памяти, что он составит 1792 байта. (512 слов длиной 28 разрядов). Таким образом, память всего блока 4096 слов по 28 бит или 14 килобайт.

Дополнительные сведения

Децимальный номер начинается на ЖЭ, что указывает на НПО Автоматики имени академика. Н.А.Семихатова, как разработчика. Год производства 1982.

Фотографии (по клику увеличение)
