Куб АЦПУ ЭВМ "Урал-11"
Назначение и описание
Куб памяти из состава ЭВМ Урал-11, но не из ОЗУ. Куб использовался в периферийном оборудовании печати У-546. Код устройства У5468. Куб термостатирован. Внутри внешнего металлического корпуса с разъёмами внешнего подключения, находится контейнер с ферритовыми пластинами. Пространство между корпусом и контейнером проложено теплоизоляционным материалом. Контейнер изготовлен из толстостенного металла, обернут несколькими слоями лакированой изоляции. К стенке подведены электрические провода и, по-видимому, весь корпус контейнера является нагревательным элементом. На внутренной стороне нижней крышки контейнера размещен термопереключатель.
Внутреннее устройство и характеристики
Внутри контейнера расположен запоминающий куб. Он состоит из десяти пластин МЭ-5, закрепленных в металическом шасси. Каждая пластина содержит 128 ферритовых колечек. Ферритовое поле 2 группы 8 на 16. Объём хранимой памяти 1280 бит. Две боковые широкие стороны куба прикрыты защитными крышками. Над кубом расположен ртутный термоконтакт ТКВ с температурой сработки 45 градусов по Цельсию.
Дополнительные сведения
Децимальный номер начинается на ПС, что говорит о Пензенском филиале Московского СКБ-245 - Научно-исследовательском институте управляющих вычислительных машин (НИИУВМ). Куб изготовлен в 1973 году.

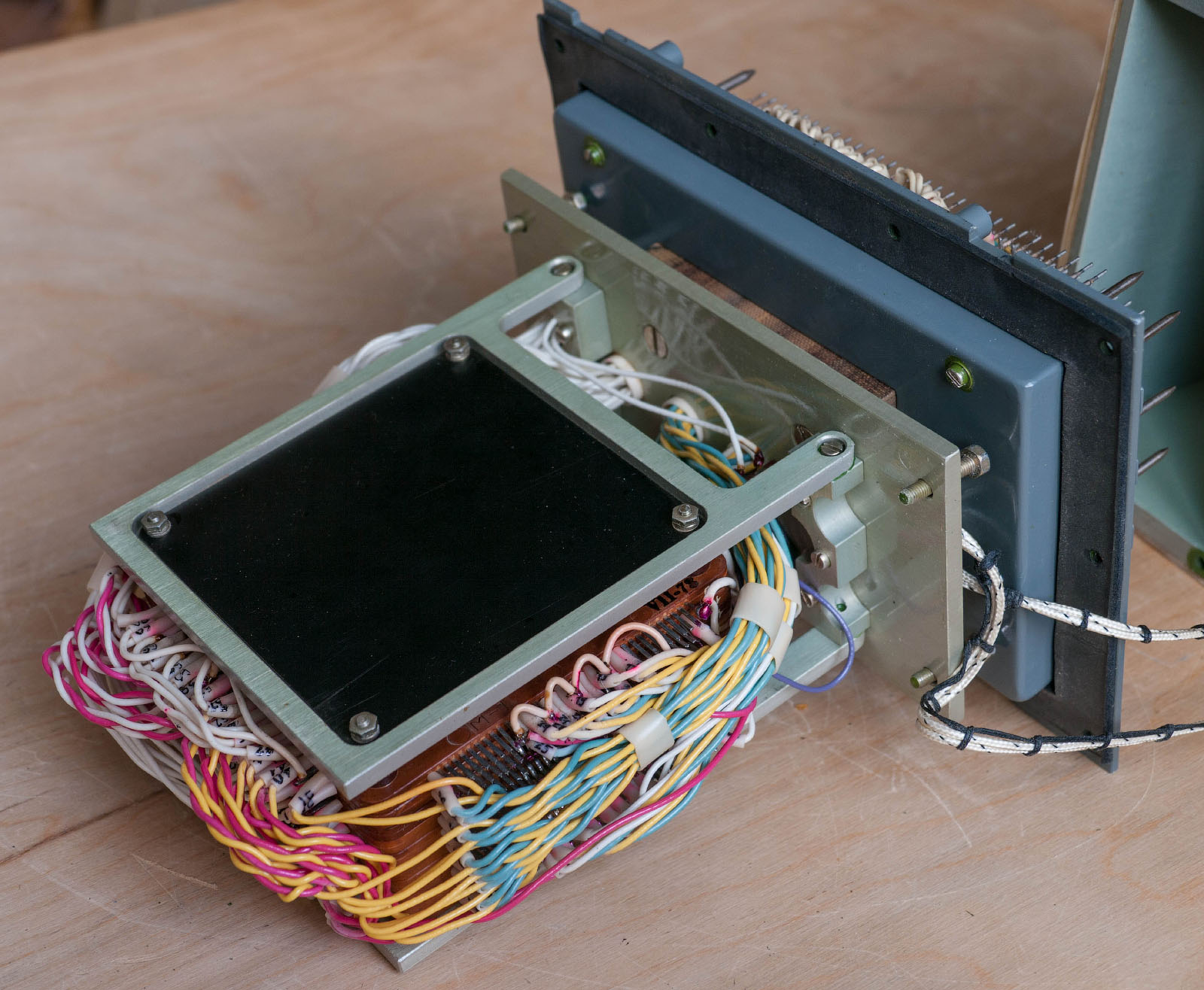

Фотографии (по клику увеличение)
![](../img/ozufull/ural11/ural1101.jpg)
![](../img/ozufull/ural11/ural1102.jpg)
![](../img/ozufull/ural11/ural1103.jpg)
![](../img/ozufull/ural11/ural1104.jpg)
![](../img/ozufull/ural11/ural1105.jpg)
![](../img/ozufull/ural11/ural1106.jpg)
![](../img/ozufull/ural11/ural1107.jpg)
![](../img/ozufull/ural11/ural1108.jpg)
![](../img/ozufull/ural11/ural1109.jpg)
![](../img/ozufull/ural11/ural1110.jpg)
![](../img/ozufull/ural11/ural1111.jpg)
![](../img/ozufull/ural11/ural1112.jpg)
![](../img/ozufull/ural11/ural1113.jpg)
![](../img/ozufull/ural11/ural1114.jpg)
![](../img/ozufull/ural11/ural1115.jpg)
![](../img/ozufull/ural11/ural1116.jpg)
![](../img/ozufull/ural11/ural1117.jpg)
![](../img/ozufull/ural11/ural1118.jpg)
![](../img/ozufull/ural11/ural1119.jpg)
