ДЗУ МПЗУ-Н

Один из ферритовых модулей долговременной памяти из состава первого высокоточного инерциального навигационного комплекса второго поколения «Тобол» или НКСО-72. НКСО-72 устанавливался на ракетные подводные крейсера стратегического назначения. Представляет собой вставляемую вертикально в аппаратную стойку металлическую раму-корпус с тремя печатными платами внутри. На тыльной части рамы расположены две направляющие и два разъёма подключения. На лицевой стороне фиксирующие подпружененные болты и индикатор неисправности и гравировка МПЗУ-Н. Кроме этого, нанесена рукописная карандашная надпись ТОБОЛ 41. На боковой части рамы карандашом написано "Тест проверен. 2.04.81"

На лицевой стороне одной из печатных платы расположена запоминающая часть. На тыльной стороне и других платах размещалась система дешифрации. Однако, в моём экземпляре она утрачена.

Внутреннее устройство и характеристики

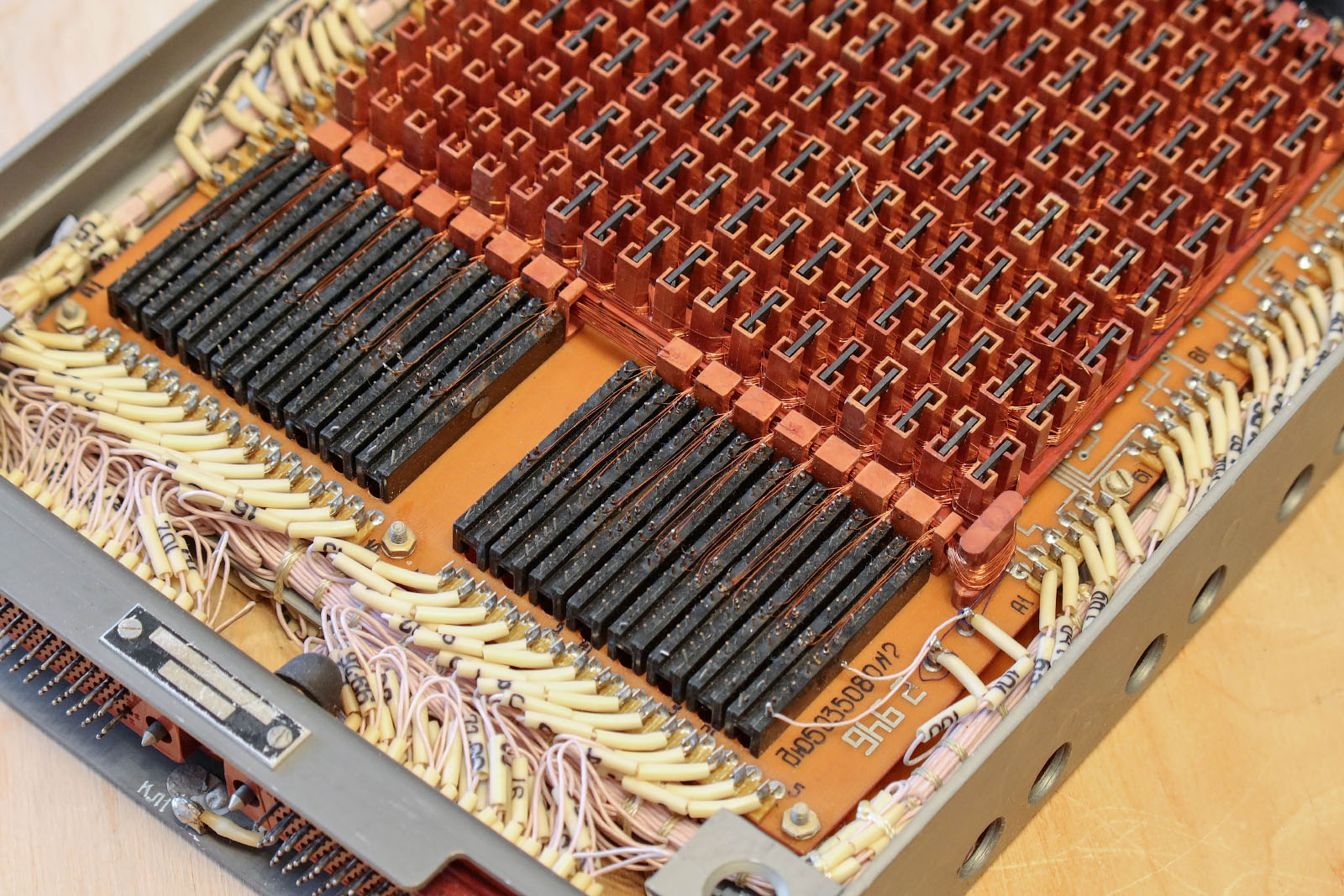

Запоминающая часть состоит из 144 ферритовых П-образных сердечников, размещённых в матрице 18 на 8. Через них проходит 128 кодовых провода - адресных шин, что позволяет запомнить 2304 бита данных.

Дополнительные сведения

Децимальный номер начинается на ДЮ, что указывает на ЦНИИ "Аврора", как разработчика. Модуль изготовлен в 1980 году.

Фотографии (по клику увеличение)
